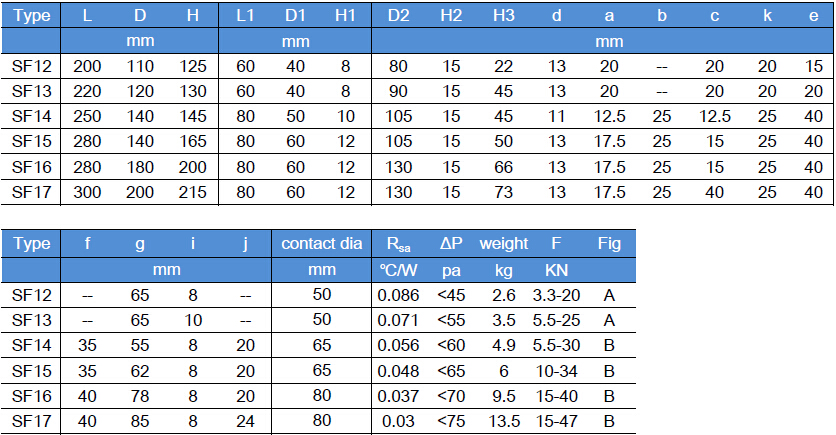

Hava Soğutmalı SCR Soğutucuları:
Hava soğutmalı scr soğutucu
air cooled scr heatsinks outline
Su Soğutmalı SCR Tristör Soğutucuları:
water cooled scr heatsinks
water cooled scr heatsinks model
water cooled scr heat sinks model
water cooled scr heatsinks drawing
Download SCR Heatsinks Catalog:
SCR Tiristor Assembly Özellikleri:
Montaj altı tiristörden oluşur. Tek fazlı bir AC anahtarı olarak iki adet anti-paralel tristörden oluşur. Sonra üç AC anahtarı birleştirerek
Yumuşak başlama üç fazlı asenkron AC motorlar. Yumuşak başlangıç başlangıç zamanını kısaltır. Yumuşak yol verici montajı ile motoru, mevcut donotu çalıştırdıktan sonra. İlave radyatör ile SCR değil, sadece iletken bakır kullanan ışıma kullanın.
Uygulamalar:
Kömür yakma, madencilik üç fazlı asenkron motorun yumuşak yol vericisinde kullanılır. Motorunuzun akımına, voltajına göre SCR montajını özelleştirebilirsiniz. Yüklü ebatta ayrıca özelleştirmeyi kabul edin.
Ana teknik parametreler:
Seçtiğiniz SCR parça numarasına bağlı olarak SCR düzeneğinin mevcut kapasitesi ve off-state voltajı.
Örnek: Aşağıda iki KP800-40 SCR bir fazlı montaj oluşturmaktadır. Parametreler aşağıdaki gibidir:
IT (rms) = 1777A
Vdrm> = 4000V
İdrm <= 70mA
Vtm <= 2.6V (Itm = 2400A)
Güç Meclisinin Kısa Tanıtımı
Orta frekans inverter dirençli kaynak makinası için doğrultucu ünitesi
Bu çıkış doğrultucu ünitesi, orta frekans inverter dirençli kaynak makinası için tasarlanmıştır.
Tasarım ünitenin düşük açık-devlet voltaj düşüşü Vfm / Vtm ve son derece düşük termal
direnç. Kaynak diyodunun 5SDD serisinin yerini alabilir
| Part No. | IF(AV) | VRRM | IFSM | Outline |
|---|---|---|---|---|
| ZP4000A/200V-400V | 4000A | 200V-400V | 45KA | D1 |
| ZP7100A/200V-400V | 7100A | 200V-400V | 55KA | D1 |
| ZP10500A/200V-400V | 10500A | 200V-400V | 70KA | D18 |
| ZP12000A/200V-400V | 12000A | 200V-400V | 85KA | D2 |
| ZP13500A/200V-400V | 13500A | 200V-400V | 85KA | D19 |
| ZP16000A/200V-400V | 16000A | 200V-400V | 120KA | D3 |
| ZP18000A/200V-400V | 18000A | 200V-400V | 120KA | D20 |
